Монтаж видеонаблюдения в составе слаботочных инженерных систем

Подробная информация есть по ссылке https://cenerg.ru/low-voltage-and-ensystems/montazh-sistem-videonablyudeniya/

Роль видеонаблюдения в структуре слаботочных систем

Слаботочные инженерные системы представляют собой комплекс кабельных сетей и оборудования, работающих при низком напряжении (до 120 В постоянного или до 50 В переменного тока). Они предназначены для передачи информации, сигналов управления и обеспечения безопасности. Система видеонаблюдения является одной из функциональных подсистем, входящих в этот комплекс наряду с охранной и пожарной сигнализацией, контролем доступа, структурированными кабельными сетями и автоматизацией освещения. Все эти системы используют общие кабельные трассы и кабеленесущие конструкции, поэтому монтаж видеонаблюдения должен учитывать их взаимодействие.

Классификация слаботочных инженерных систем

По функциональному назначению слаботочные системы разделяют на несколько групп. Основные категории и их параметры приведены в таблице.

Классификация может также проводиться по типу передаваемого сигнала (аналоговый или цифровой), по способу управления (автономный или централизованный), по условиям эксплуатации (внутренние, уличные, взрывозащищенные). Видеонаблюдение как подсистема использует как аналоговые камеры с коаксиальным кабелем, так и сетевые камеры с передачей данных по витой паре. Для каждой разновидности существуют свои правила монтажа и совместимость с другими слаботочными сетями.

Место видеонаблюдения в общей инфраструктуре здания

Система видеонаблюдения собирает визуальную информацию с камер, обрабатывает ее на видеорегистраторе или сервере и сохраняет в архив для последующего просмотра. В инфраструктуре здания камеры размещаются в местах, обеспечивающих контроль входных групп, коридоров, парковок и периметра. Для этого проектировщик рассчитывает зоны обзора с учетом высоты установки, фокусного расстояния объектива и уровня освещенности. Типовая высота установки внутренних камер составляет от 2 до 3 метров, уличных — от 2,5 до 4 метров. Кабельные трассы для видеонаблюдения прокладываются совместно с линиями других слаботочных систем, но при этом должны отвечать требованиям электромагнитной совместимости. В частности, расстояние между слаботочным и силовым кабелем при параллельной прокладке должно быть не менее 50 мм. Пересечение силовых и слаботочных линий выполняется под углом, близким к 90 градусам. Эти меры предотвращают наводки, которые искажают видеосигнал и вызывают ложные срабатывания детекторов движения.

Этапы монтажа системы видеонаблюдения

Монтаж системы видеонаблюдения выполняется поэтапно: от подготовки проектной документации до пусконаладочных работ. Каждый этап подчиняется требованиям действующих норм и должен сопровождаться контролем качества. Отклонение от проекта на любом этапе влечет за собой переделку кабельных трасс или замену оборудования.

Подготовка и проектирование кабельных трасс

Проектирование начинается с обследования здания и определения мест размещения камер, видеорегистраторов, коммутаторов и источников питания. Составляются схемы трасс, спецификации оборудования и ведомости объемов работ. Для IP-камер используются кабели витая пара категории 5e или 6, для аналоговых камер — коаксиальный кабель с волновым сопротивлением 75 Ом. Длина линии для передачи Ethernet по витой паре без дополнительного оборудования ограничена 100 метрами. При большей протяженности в проект включаются промежуточные коммутаторы или конвертеры. Прокладка кабелей выполняется в кабельных лотках, гофрированных или жестких трубах, а также в штробах внутри стен. При укладке соблюдается минимальный радиус изгиба: для витой пары обычно не менее 4 внешних диаметров, для коаксиального кабеля с полиэтиленовой изоляцией — не менее 10 диаметров. Каждая линия снабжается маркировкой, соответствующей проектной схеме. Места соединений и ответвлений должны оставаться доступными для обслуживания. Для монтажа трасс применяются металлические и пластиковые короба, которые защищают кабель от механических повреждений и снижают воздействие внешних электромагнитных полей.

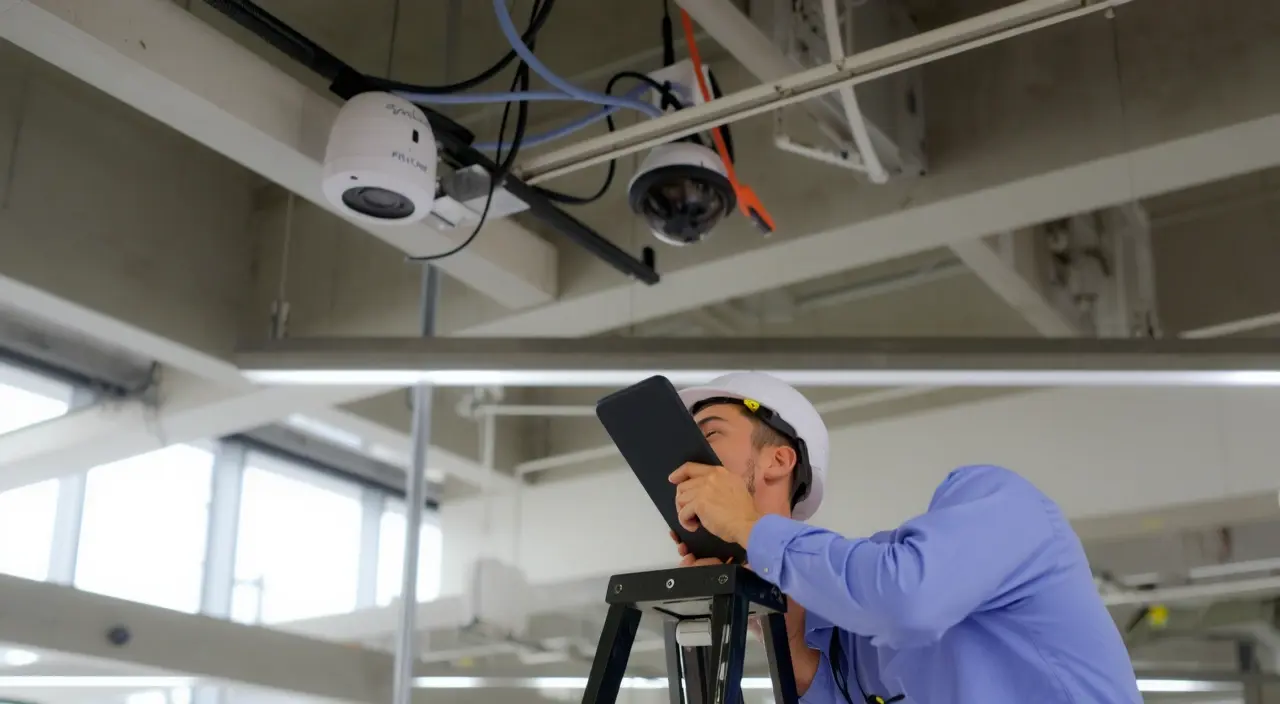

Установка камер и коммутационного оборудования

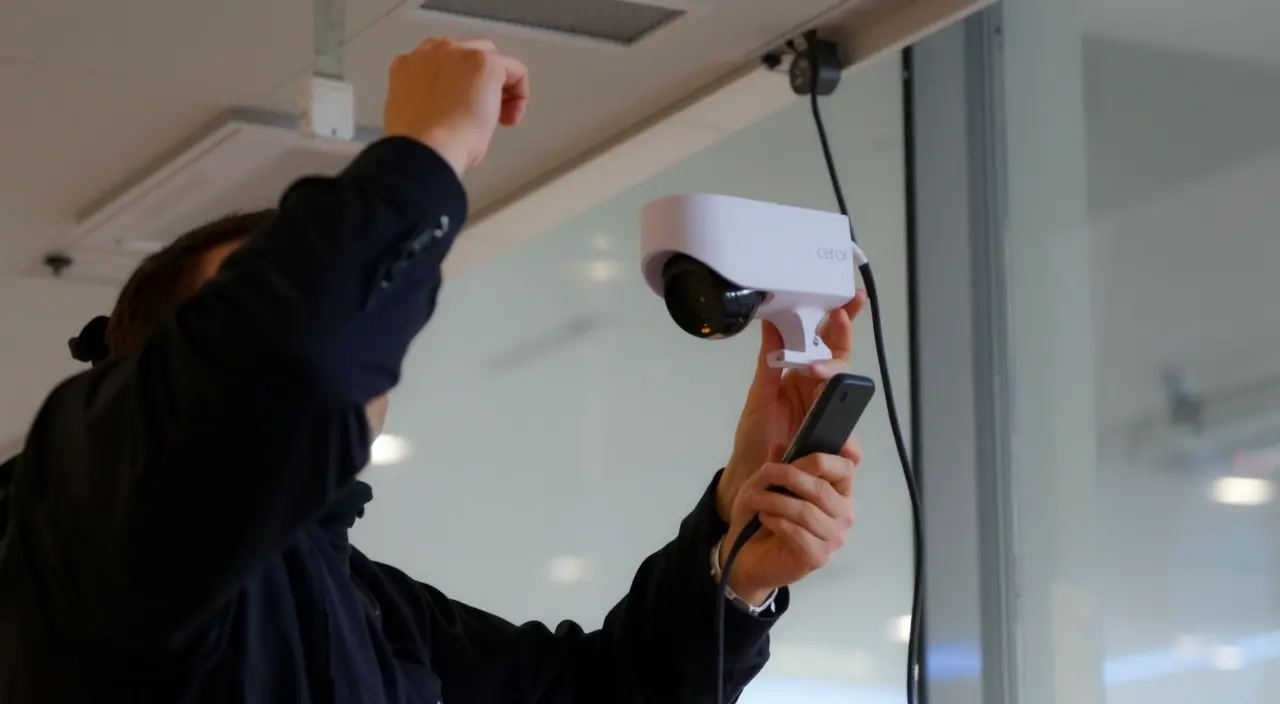

Установка камер включает закрепление кронштейнов, кожухов и корпусов на несущих конструкциях. Для уличных камер используются поворотные кронштейны, позволяющие регулировать угол наклона. Крепежные элементы должны выдерживать нагрузку от ветра и собственного веса конструкции. Внутренние камеры часто размещаются на потолке или стене с помощью дюбелей и анкерных болтов. Коммутационное оборудование — видеорегистраторы, сетевые коммутаторы, блоки питания — монтируется в специальных шкафах или настенных корпусах. Эти корпуса должны обеспечивать вентиляцию, защиту от пыли и влаги. Для питания IP-камер применяется технология Power over Ethernet (PoE), соответствующая стандартам IEEE 802.3af (мощность до 15,4 Вт) или IEEE 802.3at (до 30 Вт). При использовании PoE данные и электропитание передаются по одному кабелю, что сокращает количество линий. После установки оборудования выполняется коммутация в кроссовых панелях и соединителях. Контакты RJ-45 обжимаются по стандарту T568A или T568B, при этом на обоих концах линии должна использоваться одна схема. Коаксиальные разъемы BNC монтируются с соблюдением виброустойчивости — центральная жила не должна выступать более чем на 2–3 мм.

Интеграция с другими слаботочными подсистемами

Система видеонаблюдения включается в общую слаботочную инфраструктуру через обмен сигналами с другими подсистемами. Интеграция позволяет автоматизировать реакции на события, сократить время реакции персонала и снизить вероятность ошибок при ручном управлении.

Согласование с системой контроля доступа

Видеонаблюдение сопрягается с контролем доступа путем использования релейных выходов контроллеров или программных интерфейсов. Когда считыватель карт фиксирует проход, контроллер замыкает контакт, который подает сигнал на тревожный вход видеорегистратора. По этому сигналу регистратор начинает запись с определенной камеры или меняет частоту кадров. Согласование также выполняется через API — программные интерфейсы, позволяющие видеорегистратору получать события непосредственно от контроллера доступа по сети. При таком способе не требуется прокладка дополнительных сигнальных кабелей, а задержка между событием и записью составляет доли секунды. При монтаже релейных линий используются экранированные кабели с сечением не менее 0,5 мм², чтобы избежать ложных срабатываний от помех. Длина сигнальной линии от контроллера до регистратора обычно не превышает 30 метров.

Организация сетевого взаимодействия и передачи данных

IP-видеонаблюдение передает данные по локальной вычислительной сети с использованием стека протоколов TCP/IP. Видеопоток с камеры поступает на сетевой коммутатор, оттуда — на видеорегистратор или сервер, который осуществляет обработку и запись. Для исключения перегрузки сети видеопотоки от камер выделяются в отдельную подсеть или VLAN. Многоадресная рассылка (multicast) позволяет отправлять поток одновременно нескольким получателям без дублирования трафика. При проектировании сети рассчитывается пропускная способность. Камера с разрешением 2 Мп (1920×1080) и скоростью 25 кадров/с создает поток примерно 4–8 Мбит/с при использовании кодека H.264 или H.265. Коммутатор должен иметь суммарную производительность, превышающую сумму потоков всех подключенных камер. Для стыковки видеонаблюдения с охранной сигнализацией используются протоколы ONVIF или RTSP, а также программные средства управления, которые агрегируют события и видеозаписи.

Нормативные требования и стандарты монтажа

Монтаж слаботочных систем, включая видеонаблюдение, регламентируется государственными стандартами и сводами правил. Их соблюдение обязательно для организаций, выполняющих проектные и монтажные работы. Основные требования касаются защиты от электромагнитных помех, электробезопасности и качества кабельных соединений.

Основные ГОСТы и своды правил

Ключевые нормативные документы, применяемые при монтаже видеонаблюдения:

• ГОСТ Р 51558-2014 «Средства и системы охранные телевизионные. Классификация. Общие технические требования» — устанавливает классификацию и технические характеристики системы.
• СП 134.13330.2012 «Системы электросвязи зданий и сооружений. Основные положения проектирования» — определяет правила прокладки слаботочных сетей.
• СП 76.13330.2016 «Электротехнические устройства» — содержит требования к монтажу электропроводок, в том числе слаботочных линий.
• ПУЭ (Правила устройства электроустановок) — разделы, относящиеся к прокладке кабелей и заземлению.

Кроме того, применяются стандарты на волоконно-оптические линии связи, если видеонаблюдение использует оптику для удаленных объектов.

Требования к электробезопасности и заземлению

Оборудование видеонаблюдения питается от источников безопасного сверхнизкого напряжения (SELV): 12–48 В постоянного тока или 12–24 В переменного. Это снижает опасность поражения током при прикосновении к открытым токоведущим частям. Металлические корпуса камер, кронштейны и коммутационные корпуса подлежат заземлению. Сопротивление заземляющего устройства для электроустановок зданий должно быть не более 4 Ом. Заземление выполняется отдельным медным проводником сечением не менее 2,5 мм²; соединение с магистралью заземления осуществляется через болтовые контакты или сварку. При монтаже кабельных трасс необходимо соблюдать требования пожарной безопасности. Кабели, прокладываемые за подвесными потолками и в пустотах перегородок, должны быть не распространяющими горение (с индексом нг-LS). В помещениях с повышенной влажностью применяются герметичные кабельные короба и розетки с классом защиты IP65.

Согласно СП 76.13330.2016, скрытая прокладка кабелей в трубах и коробах должна выполняться с запасом по длине не менее 2% для компенсации температурных изменений и возможных повреждений. Этот запас также позволяет заменить поврежденный участок кабеля без замены всей линии.

Типичные ошибки при монтаже и их предотвращение

Ошибки, допущенные при монтаже, проявляются в виде помех, искажения изображения, периодических обрывов связи или ложных срабатываний. Многие из них можно предотвратить на этапе прокладки и коммутации.

Ошибки прокладки кабельных линий

Распространенная ошибка — прокладка витой пары или коаксиального кабеля параллельно с силовыми линиями без соблюдения расстояния. Это приводит к наводке с частотой 50 Гц, которая проявляется на изображении как бегущие полосы или дрожание кадра. Для защиты используются экранированные кабели (S/FTP, F/FTP) и раздельные лотки. Если пересечение силовых и слаботочных линий неизбежно, оно должно выполняться под прямым углом, а точка пересечения прокладывается в металлической трубе. Превышение максимальной длины линии без согласования параметров также является частой причиной неработоспособности. Для Ethernet по витой паре предельная длина сегмента составляет 100 метров; для коаксиального кабеля при передаче аналогового сигнала — 300 метров, при использовании видеоусилителя — до 600 метров. Прокладка более длинной линии без промежуточного коммутатора или усилителя приводит к затуханию сигнала и потере синхронизации. Перед началом работ следует измерить планируемую длину каждой трассы и внести в проект необходимое оборудование.

Проблемы с помехами и некачественной коммутацией

Плохой обжим коннекторов RJ-45 вызывает флуктуацию сигнала и ошибки на канальном уровне. Каждая пара жил должна быть обжата строго по схеме T568A или T568B, причем перебивка пар недопустима. Зачистка изоляции при обжиме не должна превышать 13 мм, иначе незадействованные проводники создают паразитную емкость. Для витой пары рекомендуется обжимать коннекторы с помощью специализированного кримпера с усилием 30–40 Н. При использовании коаксиального кабеля важна целостность экрана. Если оплетка повреждена или неплотно прилегает к корпусу разъема BNC, возникают отражения сигнала, вызывающие двойные контуры на изображении. Центральная жила не должна контактировать с экраном в месте пайки. Для качественной коммутации применяются обжимные разъемы BNC, которые обеспечивают постоянное контактное давление. Еще одна ошибка — отсутствие фильтров питания и стойких к помехам источников. Импульсные блоки питания без защитного заземления создают высокочастотные помехи, которые могут распространяться по кабелю питания. Рекомендуется использовать источники питания с гальванической развязкой и защитой от перенапряжений.

Пусконаладка и последующая эксплуатация

Завершающий этап монтажа — пусконаладка, в ходе которой проверяется соответствие смонтированной системы проекту и нормативным параметрам. От качества пусконаладки зависит долговременная устойчивость работы системы видеонаблюдения.

Тестирование системы и проверка параметров

Пусконаладка начинается с электрического тестирования линий. Для кабелей витая пара проверяются затухание, перекрестные наводки, возвратные потери и правильность распиновки. Результаты сравниваются с нормативами для категории кабеля. Для аналоговых коаксиальных линий измеряется сопротивление постоянному току, которое должно быть близко к волновому сопротивлению 75 Ом. Затем настраиваются IP-камеры. Каждой камере назначается уникальный IP-адрес, маска подсети и адрес шлюза. Проверяется доступность камеры через веб-интерфейс или программное обеспечение видеорегистратора. Проводится фокусировка объектива, настройка баланса белого, экспозиции и разрешения. Для камер с поворотным механизмом выполняется калибровка позиций пресетов. После проверки камер по отдельности активируются сценарии записи. Для детектора движения задаются зоны обнаружения и чувствительность, чтобы исключить ложные срабатывания на движение фона. Проверяется длительность записи по событиям и в постоянном режиме. При интеграции с системой контроля доступа подается тестовый сигнал с контроллера и контролируется запуск записи в течение 0,5–1 секунды. Объем архива рассчитывается по формуле: емкость (ГБ) = (поток (Мбит/с) × 3600 × 24 × количество дней) / 8 / 1024. Для камеры с потоком 6 Мбит/с и хранением 7 суток потребуется примерно 450 ГБ. Эта формула помогает определить количество жестких дисков и скорректировать настройки битрейта.

Регламент технического обслуживания

Техническое обслуживание позволяет сохранять параметры системы на протяжении всего срока службы. Регламент обычно включает следующие операции:

1. Визуальный осмотр камер, кронштейнов и коммутационных шкафов.
2. Очистку объективов и корпусов от пыли, грязи и паутины.
3. Проверку затяжки крепежных элементов и разъемов.
4. Контроль состояния кабельных коробов, лотков и гофрированных труб.
5. Тестирование сети с помощью анализатора или кабельного тестера.
6. Проверку источников питания и аккумуляторных резервов.
7. Обновление прошивок камер и видеорегистратора.
8. Просмотр выборочных записей для контроля качества архива.

Для систем, работающих в помещениях с нормальными условиями, промежуток между обслуживаниями составляет три месяца. Для уличных систем, подверженных осадкам и перепадам температур, — один месяц. При использовании камер с обогревом (для работы от −40 °C) проверяется работоспособность нагревательных элементов, напряжение на них должно соответствовать заявленному производителем (обычно 12 В или 24 В). Внимательное отношение к этим профилактическим мерам и своевременная замена изношенных компонентов — прежде всего жестких дисков, которые имеют ресурс около 3–5 лет при непрерывной записи, — позволяют продлить срок службы всей системы и избежать потери важных видеоданных.
